​​​​1.1 项目概况

      该项目是一个学校的公共广播系统，新建校区需要建设一套符合现代化、信息化教学的校园数字化网络广播系统，对整个校园内的教室、教学楼、汽车实训楼、现代实训楼、室外等区域进行背景广播、业务广播以及紧急广播，且主系统对今后扩容预留接口。整个校园可做到全区管理和分区控制，智能定时播放功能音乐，分区日常管理内容播放背景音乐，并且可以通过增加远程控制软件在电脑上远程控制主机和各终端主控设备的运行状态，其中背景广播可为校园全体师生营造一个舒适安逸的学习环境，业务广播可为校园的学生提供日常的上下课铃声、眼保健操等校园的音乐；紧急广播可在火灾、地震等危急情况下，提供必需的语音告警；一有紧急情况，可以触发紧急广播进行指导疏散，并且可与消防中心联动，实现火警消防广播，邻区报警和分区报警，消防强插，满足现代化建筑的弱电需求。为了节约投资，减少校园运营成本和维护成本方面考虑，将背景广播和紧急广播系统结合起来，统一设计。

2.1 系统组成

数字IP网络广播系统，主要由系统服务器、音源设备、各类IP网络终端和网络功放组成。

2.1 系统优势

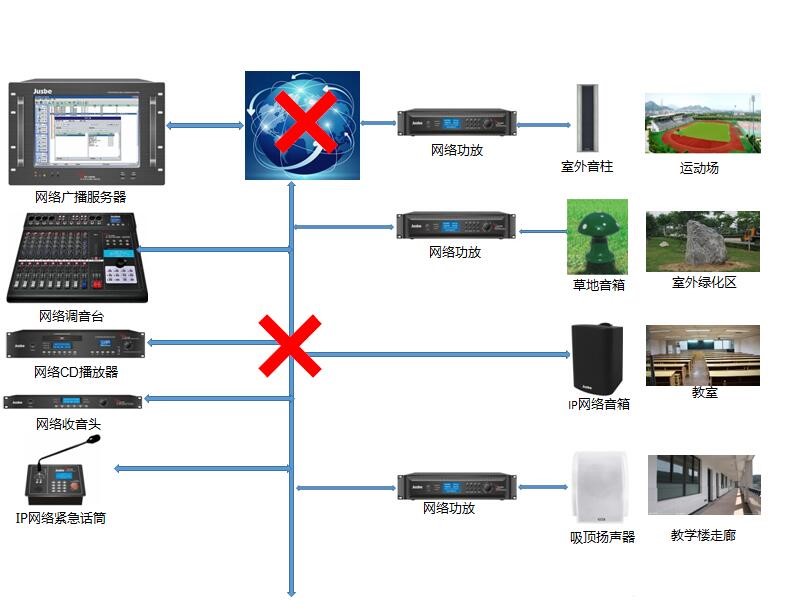

1. 行业独有脱机运行技术



• 当服务器故障时，网络音源设备、调音台、寻呼话筒、网络功放、网络音箱等设备可直接脱离服务器正常使用，寻呼及对讲时无需服务器的支持，调音台也可对整个系统进行定时编程管理，使用极其方便简单。
• 当服务器故障时，IP网络消防采集器，可将消防中心警报信号直接通过网络传输至各指定终端报警而无需服务器中转数据，系统更加安全稳定

      2. 系统离线运行

• 当网络故障时，所有带SD卡备份的终端设备，可自行切换到内置SD卡定时编程程序播放，从而保证系统扩声的正常运行。



     3.周边设备全网络化架构，传输方便、控制灵活

• 各音源设备如CD机、收音机等全网络化架构，摒弃传统的将音源通过采集编码后上传网络的弊端，音质更好。
• 网络电源时序器，直接联网接受系统命令，管理更灵活。
• 网络调音台，可将定时信号和话筒信号混音输出，协调性更强，极大的方便组建校园广播电台。



     4.行业独有2000W超大功率网络功放

• 行业独有2000W持续功率网络功放，可极大节省安装空间。
• 功放自带脱机脱网备份播放功能，确保系统任务准确播放。
• 除能接受服务器节目源外，该机自带线路输入输出、录音、点播、强插输出功能，一机多用，功能强大。



     5.音质一流、延时小

• 音质一流、延时小：网络传输节目音频音质接近CD级（44.1K，16bit）;
• 音频网络传输延时小于30毫秒。
• IP网络寻呼站台， PCM无压缩格式，对讲时延时几乎为零。



     6.传输距离远，无信号衰减

• 利用网络传输，音频传输距离无限制，
• 解决传统广播系统传输距离远，音频信号损失大，音质变差等问题。



     7.施工布线简单、扩展方便

• 无需独立另外组建网络，可与视频监控网络、计算机网络等多系统共网，减少施工成本。
• 采用基于网络扩展架构，系统扩展非常简单，只需增加网络终端或网络功放设备接入网络，即可轻松扩展。



     8.操作人性化，触屏操作，简单易学

• 图形化操作界面，界面清晰易懂，简单易学；
• 采用17寸触屏操作，使用方便，同时也可外接鼠标、键盘。



方案配置

      本次数字IP网络广播系统设计，结合用户实际使用需求，以实用性、先进性、可靠性、开放性、兼容性、可扩展性、标准化为原则精心搭配，保证系统的优异性能和长时间稳定无故障运行状态，系统配置主要分为以下几个部分：

1. 广播主控室配置
2. 教室区域配置
3. 室外公共区域配置
4. 操场区域配置。

3.1 系统配置

3.1.1 广播主控室配置

     广播主控室为数字IP网络广播系统的中心管理部分，系统管理、系统控制、系统运行基本由主控室发出指令给其他网络终端执行完成，配置的主要设备有：数字IP网络广播服务器（含软件）、音源设备、寻呼话筒、消防联动、监听音箱等周边辅助设备。

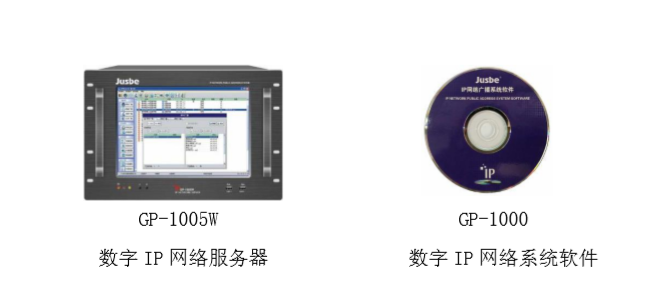

1. 数字IP网络广播服务器：GP-1005W，系统核心设备,装载数字IP网络广播软件，对系统所有设备进行管理控制，其功能包括背景音乐即时播放、定时播放、终端点播、临时插播、消防紧急广播等。软件采用密码登陆，确保系统安全。各网络终端的离线备份也是通过本设备提前将编程好的程序下发到各种带SD卡备份的网络终端保存后实现。

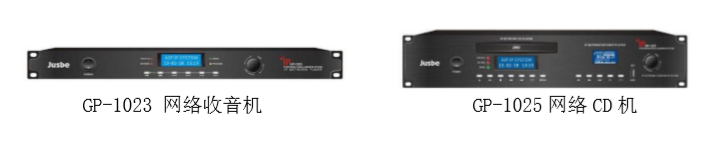

2. 外置音源设备：GP-1023网络收音头、GP-1025网络CD机。此两台设备，可直接将模拟音源信号直接上传至网络，通过网络发送给各网络终端而无需服务器中转数据，这样就算服务器故障页不影响背景广播的播放。

     3.寻呼话筒：

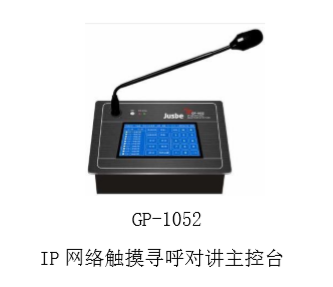

GP-1052 IP网络触摸寻呼对讲主控台，主要用于远程寻呼、对讲、播报通知功能，可分区、全区、特定某一个点进行讲话，系统三级优先功能。



     4.监听音箱：GP-1010D IP网络有源音箱，通过网络连接系统，可监听任意分区的节目源和声音大小。本设备也可作为教室网络音箱扩声用途。

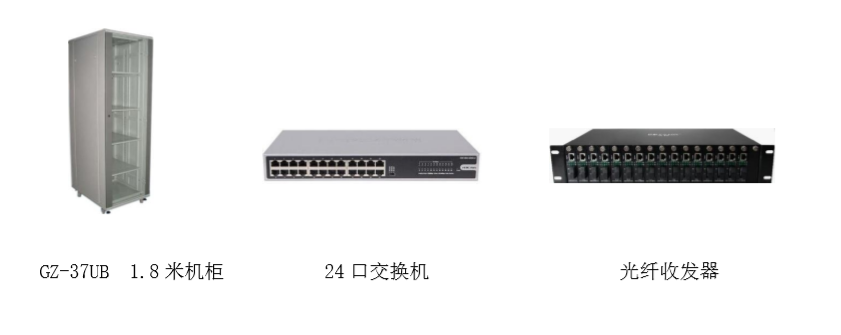

     5.辅助设备：辅助设备主要由设备机柜、交换机等组成。机柜的主要作用是安放机房的所有设备并做接地处理，保证系统设备的良好接地效果。交换机主要功能是将机房内的网络设备连接到网络中并提供传输数据传输，远距离的网络传输可以利用光线传输达到远距离传输。

3.1.2 教室区域配置

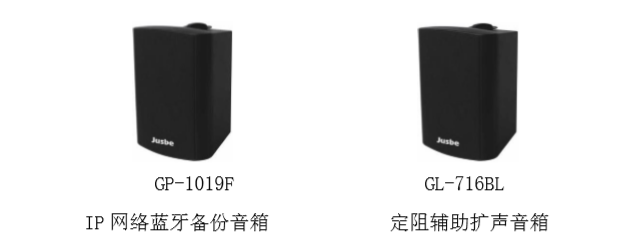

     在教室区域，配置网络音箱+广播音箱，根据使用需求不同内置不同的功能模块如SD卡定时模块、蓝牙模块、100V备份模块等，满足不同的功能需求。本次校园广播系统教室内配置的是全功能数字IP网络音箱GP-1019F，以满足各教室的广播扩声、蓝牙教学、离线备份和英语4-6级考试紧急备份功能。同时在教室配置一个辅助扩声音箱，满足扩声声压级要求和满足声场均匀度，让学生听课更清晰、更舒适。

3.1.3 听力备份系统

      本项目除了配置1套网络IP广播系统之外，还配置了1套传统的模拟广播系统，用于紧急情况时，当网络信号出现故障时，还可以继续播放听力考试等节目。实现原理就是在主机房配置有音源播放设备（包括CD机、卡座等）、纯后级功放和备用功放等设备。平时模拟系统不工作，当紧急情况时，在教室的网络解码终端，没有接收到主机房网络传输的音频信号时，就会自动转到接收主机房的纯后级功放输出的模拟100V功率信号，这样就可以保证就算网络有故障，听力考试等音源节目的声音也不会中断。

3.1.4 室外公共区域配置

      教学楼外围、实训楼外围等公共区域，选用网络功放+室外防水音柱。室外防水音柱均匀布置在建筑物外围墙壁上。
