应急指挥中心解决方案

本项目分布式坐席协作系统是一套具备先进的图像编解码技术、多路信号切换技术、大屏拼接技术、信号采集与传输技术、KVM技术、智能中控技术，结合机房动环监控系统应用综合成一体，以系统工程、信息科学、自动控制理论等为指导，形成一套高清化、网络化、数字化、智能化的综合显示控制系统。

区域内系统包括分布式坐席协作系统、大屏显示系统、多媒体信息发布系统、分布式中控智能系统、无线发言系统、会议扩声系统等各大系统的组成运作。

分布式系统通过对接各大系统平台，实现各系统之间的无缝对接，提高日常工作效。

整个指挥系统可以分为以下几个部分：

业务电脑主机输入设备：

每台主机的HDMI口用HDMI视频线连接至每个分布式输入节点的HDMI输入接口，用于采集输入信号；每台主机的USB接口用USB跳线连接至对应的分布式节点的USB口，用于分布式系统的KVM功能，在运行主机设备时，进行日常办公的操作，可以通过分布式KVM系统将任意一台或者多台的数据电脑调动至大屏或其他接入分布式的显示端，达到主机之间的信息共享。

以上输入设备对接分布式输入节点总共设计12路输入，通过接入分布式系统实现各区域音视频信号的互联互通，多平台的整合对接。

分布式KVM系统输出部分：

1.对接大屏输出节点：对接LED大屏的分布式输出节点带拼接功能，分布式输出节点的HDMI接口用HDMI视频线对接每块屏的HDMI接口,LED大屏则对接LED发送卡，然后LED大屏用分布式输出节点的拼接功能实现图像的推送上屏，画面的任意分割，开窗漫游，图像叠加，图像大小的自由放大缩小拉伸等功能。

2.对接坐席显示器输出节点：指挥大厅内有多个控制席位，每个席位设计分为一席单屏、一席双屏等按需求功能区分布式，每个带KVM功能的分布式输出节点通过HDMI视频线连接显示器的HDMI口，以及每个节点的USB接口通过USB跳线连接一套鼠标键盘，这样每个控制坐席都KVM功能，通过坐席上的键盘快捷键可以快速调取想要的操作多台数据电脑的画面和控制权（通过权限设置可以自定义分配所有控制的电脑权限，比如控制席位1只能控制电脑1到4台，其他则无权操作），并且可以将所接管的画面推送至大屏上显示，或者推送至其他坐席进行协作配合完成任务事件。

3.对接壁挂一体机输出节点：：对接挂壁触控一体机的分布式输出节点的HDMI接口用HDMI视频线对接，实现任意信号的调度行屏显示，通过控制端实现画面的任意分割，开窗漫游，图像叠加，图像大小的自由放大缩小拉伸等功能。节点红外IR口接入挂壁一体机的红外接收端口，通过分布式中控功能实现对一体机的遥控功能控制。

以上输入设备对接分布式输出节点总共设计22路输出，通过接入分布式系统实现各区域音视频信号的上屏发布显示，提供稳定安全的信息发布系统。

分布式控制系统部分：

分布式控制节点：分布式控制节点用于控制第三方设备的运行（例如摄像头的转动、挂壁一体机的功能控制、灯光的开关等），通过分布式网络控制节点的网口直接1根网线连接到交换机的任意一个网口进行对接控制。通过控制端发码至控制节点，运算接收到相应的代码后会执行指令的发送控制第三方设备。

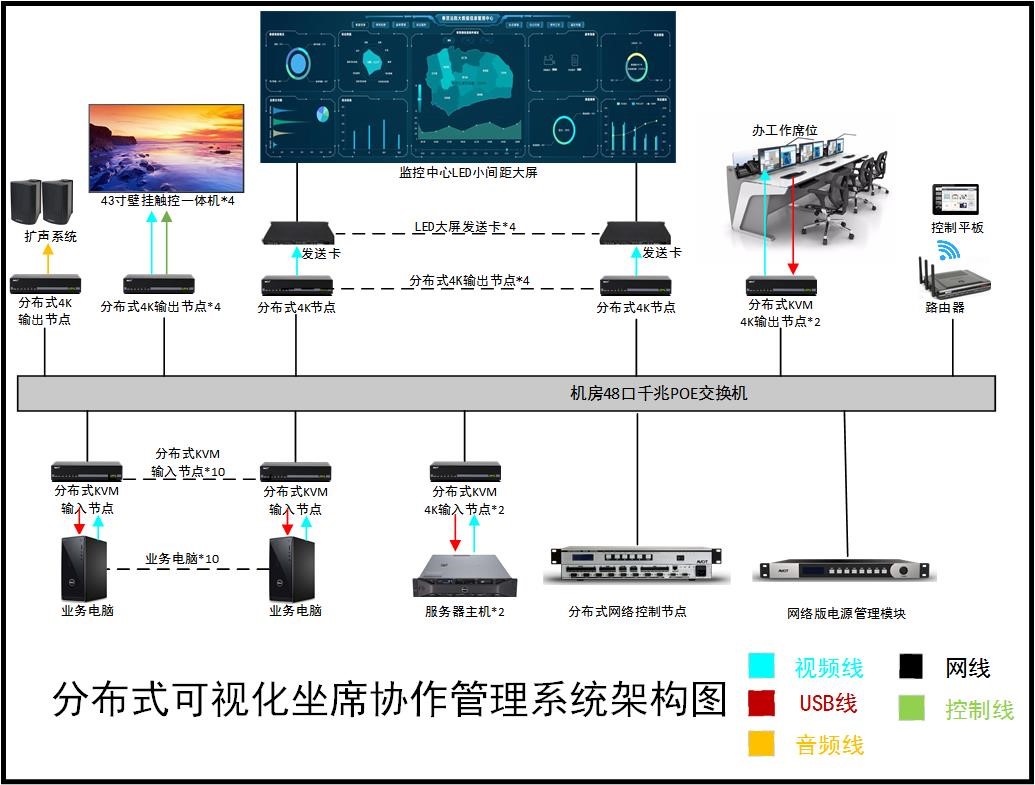

系统架构图

系统建设具体要求

分布式坐席协作系统：通过分布式KVM功能，实现每个坐席用一套鼠标键盘即可控制指挥中心后台所有业务电脑、数据主机，并通过权限设置分配每个坐席的操作权限，坐席之间相互推送协作办公，实时的可视化语音对讲调度功能，极大地提高了日常办公的效率与便捷性，保障了指挥调度的准确性和及时性；

分布式智能中控系统：每个分布式节点上面均带有中控接口，所以它不仅仅是负责音视频的采集与传输，更是可以对指挥室的设备实现中控控制，所有节点连入交换机，即系一套智能化控制系统。可通过手持控制端对指挥中心的大屏幕以及各个席位的音视频信号源进行可视化切换、调用；

调音台预调控制好音频模式后，可通过手持触屏对音量大小进行控制；

分布式系统中控功能与会议系统对接使用，实现会议发言模式的场景应用；

分布式系统与信息发布系统对接，通过分布式音视频调度功能，将信息发布系统画面发布至任意显示器、大屏上显示；

系统建设初期相应布置余留网线，日后如需增加信息输入，增加输入节点即可，以满足不同级别、不同范围的作战需求；

分布式节点采取IP化，每个节点不同IP，所有节点连接至交换机形成一个完整的分布式架构系统。即系各个工位可独立完成作战工作，也可通过KVM协作功能相互配合实现合成作战。

系统应用工作模式

（1）分布式节点通过交换机连接到分布式控制节点，通过总控制终端实现各类信号的控制，通过分布式控制系统对指挥室的多种模式的设备一键开启与关闭；

（2）大屏显示系统通过连接中控系统的分布式节点实现图像在大屏上的高清显示；

（3）信息发布系统、办公电脑、服务器主机等视频输入源通过分布式节点连接到中控系统，实现各类视频信号的输入；

（4）音响系统中，壁挂音箱连接到各自功放，实现音频的输出，麦克风部署到会议桌上，实现音频的输入，音频的输入与输出都通过调音台与分布式节点连接，对音频进行集中控制；

（5）照明系统通过电源管理器与分布式节点连接，分布式中控系统对灯光、窗帘通过网络电源管理器发送命令实现灯光的开启或关闭，窗帘的开或闭，实现对指挥运行中心的环境控制。

（6）办公电脑、服务器工作站、信息发布系统等视频输入源通过分布式控制节点在大屏和电视显示；

（7）分布节点连接到LED小间距大屏显示系统，实现不同的分屏模式，比如：设置5个拼接单元组成一个完整的画面，选择业务办公电脑、信息发布系统等视频输入源信号其中一个信号满屏显示在主屏。也可以设置成显示多个画面，主屏中间显示一个大画面，周边显示小画面。大屏信号可以固定显示内容，也可以有选择调出某一个设备的视频信号。

（8）分布式系统直接对网络摄像头解码上墙显示区域内的所有IP摄像头信号，并通过操作界面实现对众多信号进行按区域、按类型、按重要紧急程度等类型分类归组，能够在调度信号是快速将所需信号调度显示；

（9）分布式软件支持Windows、ios系统访问操作，可完成对信号源配置、屏幕墙管理、编辑等工作。支持对系统内的网络摄像头以及第三方设备进行自定义添加、管理。支持所有输入信号源的预览、自定义命名、管理功能，支持监控接入，并支持预留扩展功能。系统可实现权限分配、权限管理功能，不同角色拥有对不同的权限，最高指挥长或领导具备最高权限功能。支持双机热备份，主备两者切换之间可实现系统不中断，不影响正常使用。

（10）通过分布式运维平台监测，可对所有的输入输出节点的实时状态进行监测，以及对整个系统的设备运行情况进行实时监测。另外如果对系统内所有节点设备的状态进行监测。

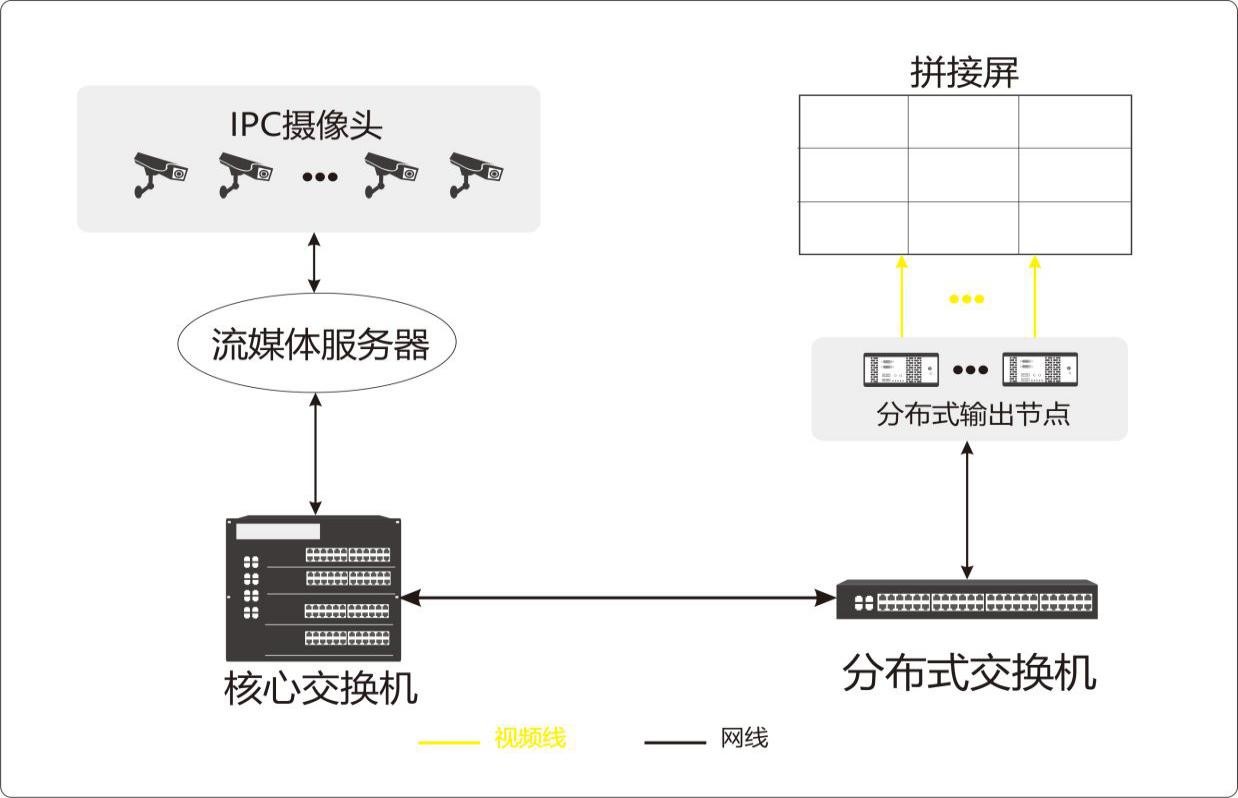

监控平台系统与分布式系统对接

分布式系统基于TCP/IP网络架构，支持H.264/264网络IPC摄像头直接接入，码流转发支持100路以上转发。本地监控流媒体服务器将外部海量摄像机信号汇聚在一起，并转发成标准RTSP网络视频流信号，分布式系统利用标准网络通信协议与平台连通（路由或直通方式，需提供平台SDK包），可将平台内的监控信号列表汇集到平板上呈现，并以可视化形式拖拽上屏。实现多画面的监控效果，可设置特定的电视墙显示模式，保持用户手持控制终端上画面与监控大屏画面完全同步。
